Взрывные предохранительные клапаны ПГВУ 091-80, 092-80 и ОСТ 108.812.03-82 применяются для защиты энергетического и промышленного оборудования от разрушения при аварийном повышении давления, взрыве горючих газов, угольной пыли или пылегазовой смеси.
Такие клапаны устанавливаются на газоходах, трактах пылеприготовления, участках котельных установок и других элементах газовоздушного тракта, где по проекту требуется предохранительное устройство. Конструкция клапана обеспечивает аварийный сброс давления через специальное окно с мембраной, створкой или разрушаемым элементом.
Завод УЗСК поставляет взрывные предохранительные клапаны ПГВУ в Керчь и другие регионы. Для подбора изделия направьте диаметр, обозначение по чертежу, параметры среды, условия установки и требования к комплектности.
Технические характеристики предохранительных взрывных клапанов ПГВУ
| Обозначение по чертежу | Диаметр, мм | Масса, кг |
|---|---|---|

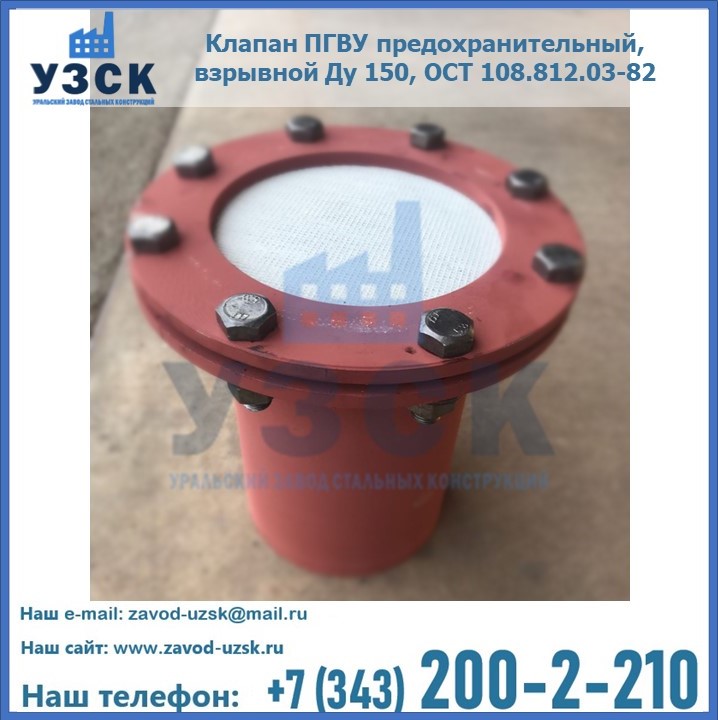

| ОСТ 108.812.03-82 | 150 | 15,6 |
| ОСТ 108.812.03-82 | 200 | 19,2 |
| ОСТ 108.812.03-82 | 250 | 26,4 |
| ОСТ 108.812.03-82 | 300 | 33,6 |
| ОСТ 108.812.03-82 | 350 | 39,6 |
| ОСТ 108.812.03-82/01 ПГВУ 091-80 | 400 | 51,6 |
| ОСТ 108.812.03-82/02 ПГВУ 091-80 | 450 | 58,8 |
| ОСТ 108.812.03-82/03 ПГВУ 091-80 | 500 | 67,2 |
| 04 ПГВУ 091-80 | 600 | 70,8 |
| 05 ПГВУ 091-80 | 700 | 74,4 |
| 06 ПГВУ 091-80 | 800 | 78,0 |
| 07 ПГВУ 091-80 | 900 | 94,8 |

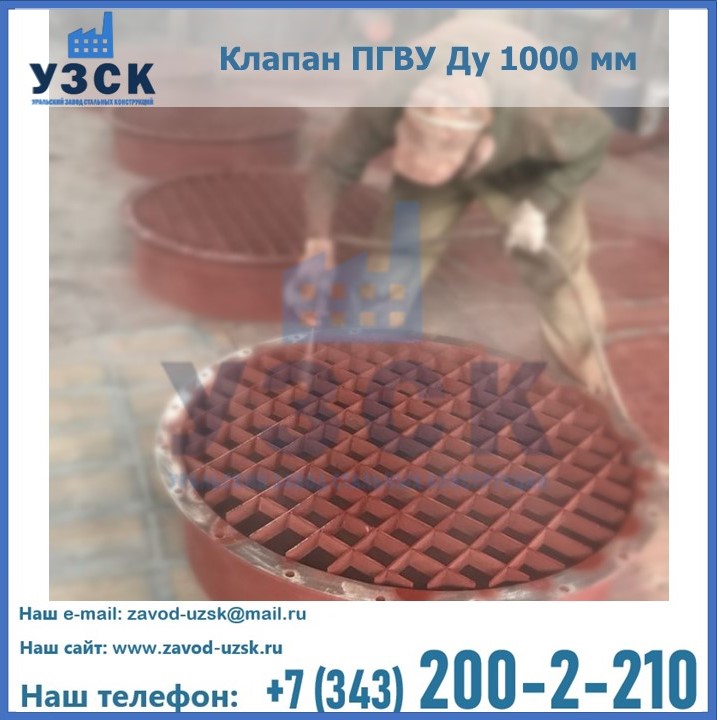

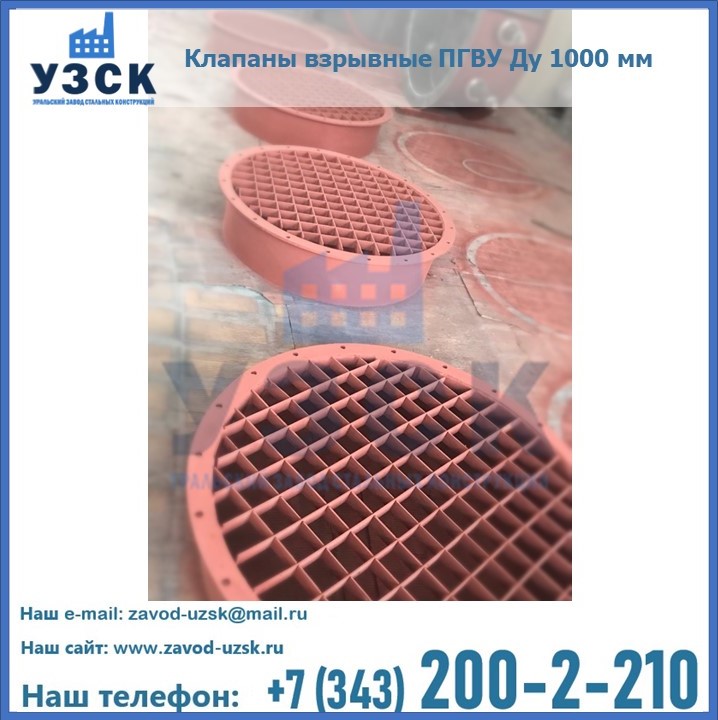

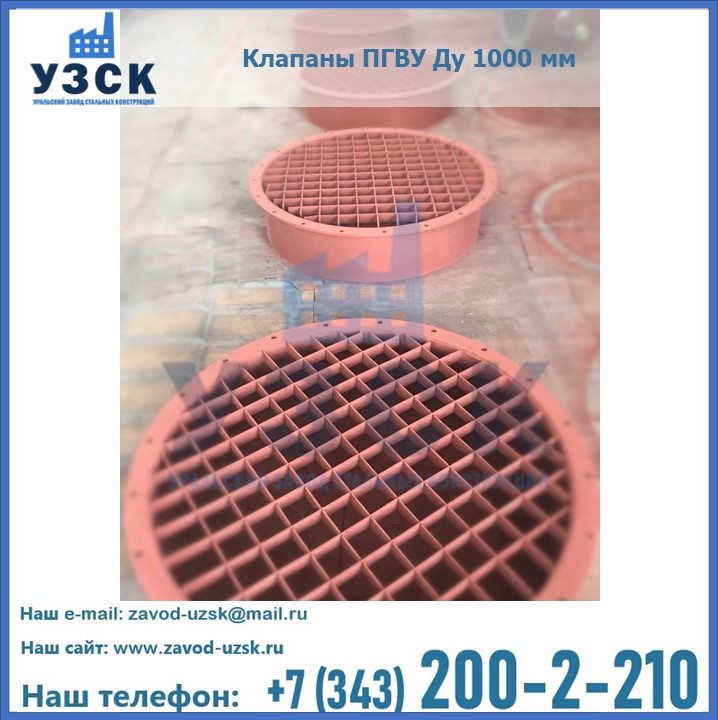

| 08 ПГВУ 091-80 | 1000 | 105,6 |
| 09 ПГВУ 091-80 | 1100 | 111,5 |
| 10 ПГВУ 091-80 | 1200 | 120,8 |
Необходимость оборудования объектов в Керчи предохранительными взрывными газоплотными клапанами ПГВУ возникает, если есть дополнительных требований к защите взрывоопасных систем, или в случаях, когда энергетические установки имеют повышенную подверженность разрушениям. Цена изделия формируется за счет более сложной конструкции и повышенных
Назначение взрывных клапанов ПГВУ
Взрывной предохранительный клапан устанавливается на участках, где возможно образование взрывоопасной смеси или резкое повышение давления. При аварийном режиме клапан должен снизить нагрузку на оборудование и направить выброс в безопасную зону, предусмотренную проектом.
Клапаны применяются:
- в трактах пылеприготовления котельных установок;
- на газоходах и дымовых трактах;
- в энергетическом оборудовании;
- в системах, работающих с угольной пылью и пылегазовыми смесями;
- на участках с риском аварийного повышения давления;
- при реконструкции и комплектации промышленных объектов.
Место установки, ориентация клапана и направление возможного выброса должны определяться проектной документацией. При размещении важно исключить поражение персонала горячей пылегазовой смесью или ударной волной.
Конструкция и принцип работы

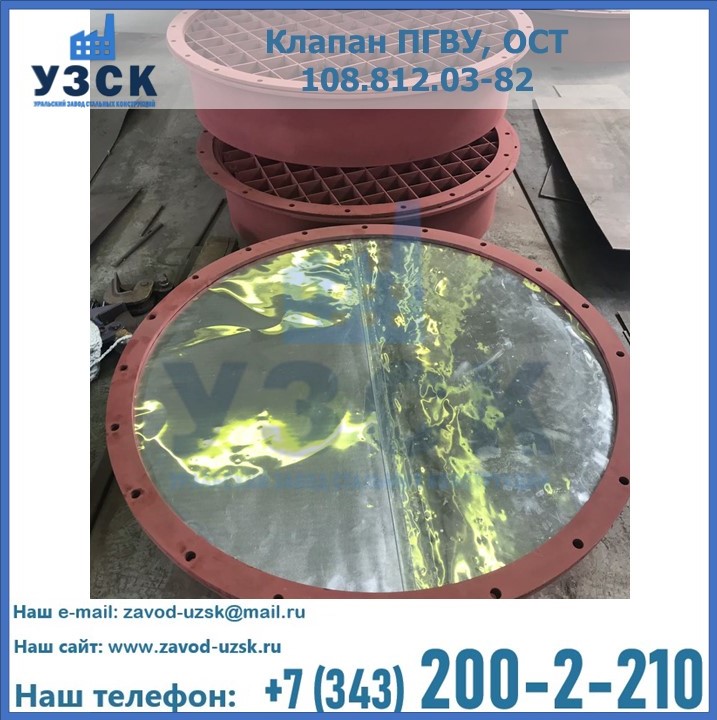

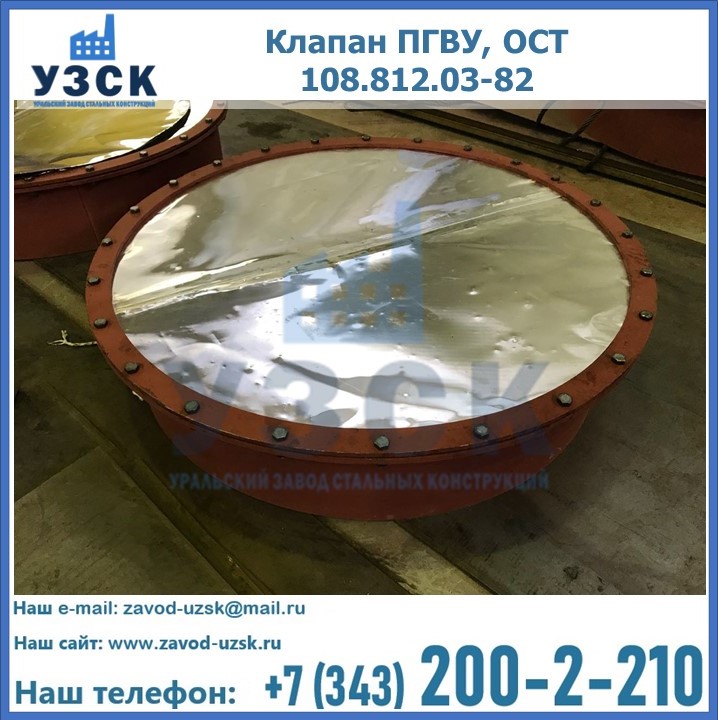

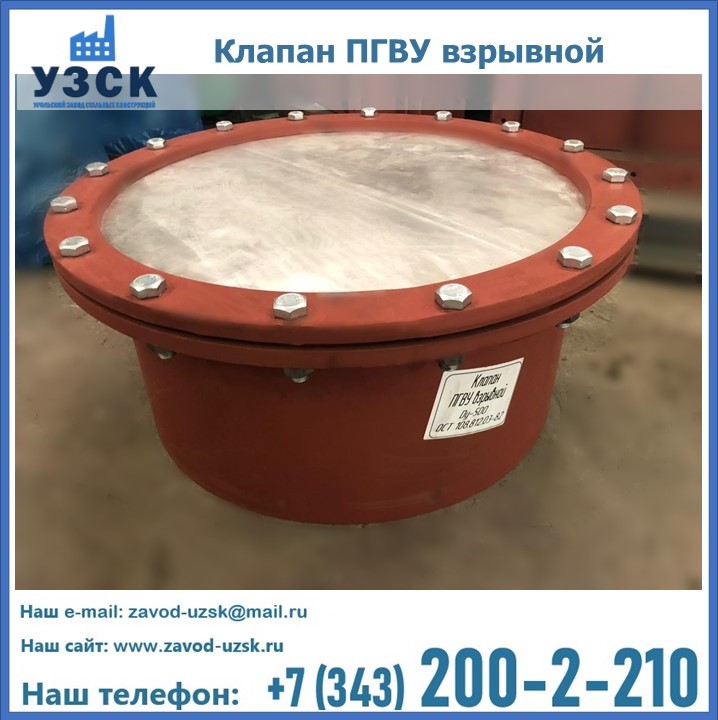

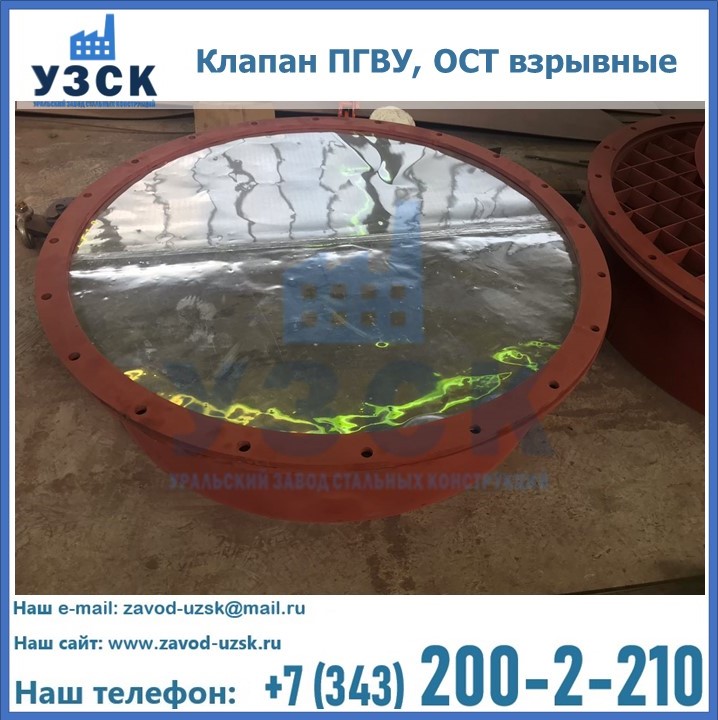

Взрывной клапан представляет собой предохранительное устройство с проходным окном, которое закрывается мембраной, створкой или другим элементом, рассчитанным на срабатывание при аварийном воздействии.
В нормальном режиме клапан закрывает проем и сохраняет работоспособность газовоздушного тракта. При взрыве или резком росте давления предохранительный элемент раскрывается или разрушается, снижая давление внутри оборудования и уменьшая риск повреждения газохода, котла, пылепровода или другого элемента системы.

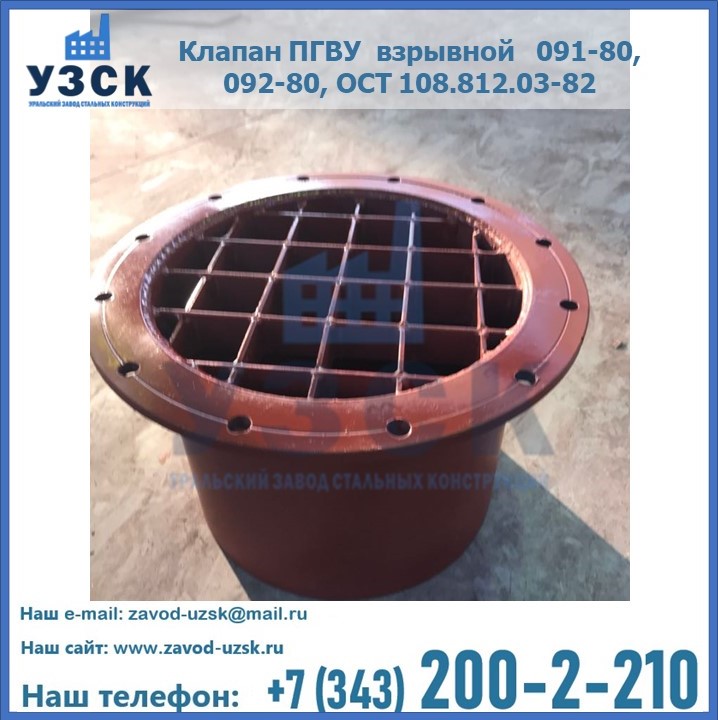

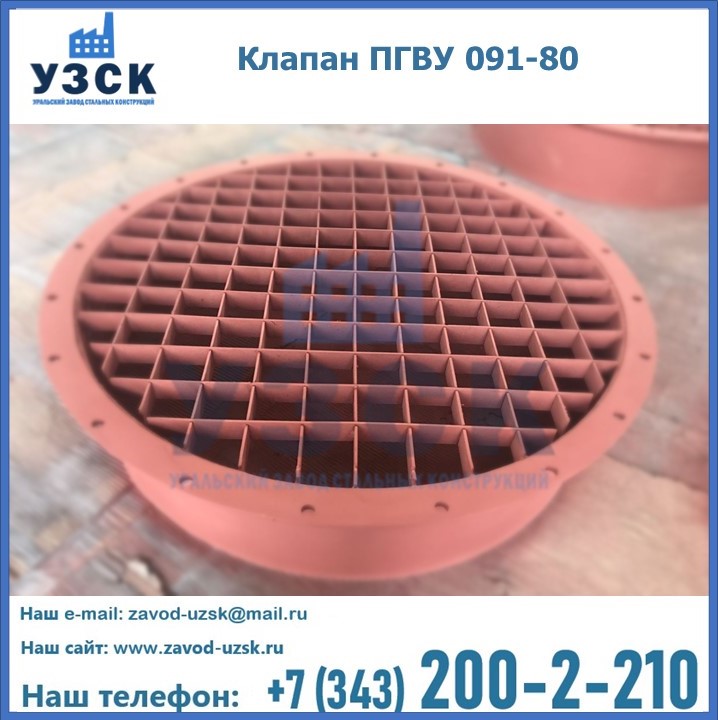

В зависимости от исполнения клапан может комплектоваться поддерживающими решетками, обоймами, крепежными элементами и дополнительными деталями, предусмотренными проектом.
Исполнения и типоразмеры
К поставке доступны взрывные предохранительные клапаны по обозначениям:
- ОСТ 108.812.03-82;
- ПГВУ 091-80;
- ПГВУ 092-80;
- исполнения по проектной документации заказчика.
На странице ниже приведена таблица технических характеристик с обозначениями, диаметрами и массой изделий. При заказе можно указать типовое обозначение или приложить чертеж, по которому требуется изготовление.
На что обратить внимание при заказе
При подборе взрывного предохранительного клапана важно учитывать не только диаметр. Для корректного расчета и изготовления желательно предоставить:
- обозначение клапана по чертежу или стандарту;
- диаметр или размеры проема;
- место установки;
- рабочую среду;
- температуру;
- давление или разрежение;
- условия эксплуатации;
- требования к мембране или створке;
- необходимость решетки, обоймы, ответных фланцев;
- материал исполнения;
- требования к покрытию и защите от коррозии;
- комплектность поставки;
- требования к документации.
Если клапан подбирается для реконструкции, желательно приложить фотографии места установки, чертеж газохода или данные существующего изделия.
Монтаж и безопасность
Взрывные клапаны относятся к элементам промышленной безопасности, поэтому их установка должна выполняться по проекту. Нельзя размещать клапан так, чтобы возможный выброс был направлен в зону нахождения персонала, проходы, рабочие площадки или оборудование, не рассчитанное на воздействие горячей пылегазовой смеси.
При невозможности безопасного прямого выброса проектом могут предусматриваться отводы или другие конструктивные решения. После монтажа необходимо проверить крепление, состояние предохранительного элемента, отсутствие деформаций и соответствие установленного клапана проектной документации.
Поставка в Керчь
Поставляем взрывные предохранительные клапаны ПГВУ 091-80, 092-80 и ОСТ 108.812.03-82 для объектов Керчи. Доставка в Керчь выполняется транспортными компаниями. Возможна поставка одного изделия, партии клапанов или комплекта оборудования для газоходов и котельных установок.
Сроки и стоимость рассчитываются индивидуально и зависят от типоразмера, материала, комплектации, требований к документации и объема заказа.
Заполните форму заказа, чтобы купить взрывной клапан ПГВУ
Чтобы получить расчет стоимости взрывного предохранительного клапана ПГВУ, отправьте обозначение изделия, диаметр, чертеж или техническое задание. Специалисты подготовят предложение по изготовлению, комплектации и срокам поставки.
FAQ: вопросы и ответы
Он предназначен для снижения риска разрушения оборудования при аварийном повышении давления, взрыве горючих газов, угольной пыли или пылегазовой смеси.
Их устанавливают на газоходах, трактах пылеприготовления, элементах котельных установок и других участках, где по проекту требуется предохранительное устройство.
Да, можно направить чертеж, обозначение по стандарту или параметры места установки. По этим данным подбирается или изготавливается нужное исполнение.
Да, оборудование поставляется в Керчь с доставкой транспортными компаниями.
